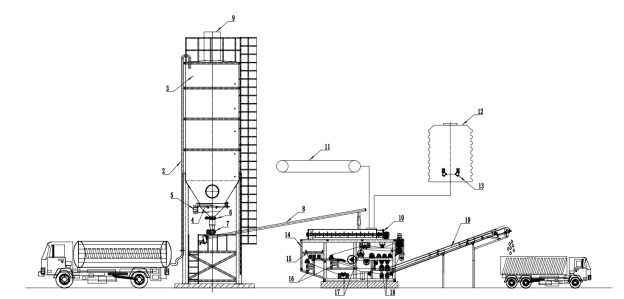

整套污泥深度处理设备，如下图所示包括设置有3石灰料仓、8石灰倾斜螺旋、10污泥改性机、12污泥改性剂、14污泥二次脱水设备主机、19皮带输送机。

　　其中石灰料仓3内包括设置有仓顶除尘器9（防止石灰粉尘飘落出料仓，对大气环境产生不必要的污染）、活化料斗4与振动器5（振动给料斗破拱性能好,对于料仓内的各种粉状及粒状物料都能实现破拱和连续均匀排料,可消除不同粒度、不同比重的混合物料在进入料仓时的偏析现象。其结构简单，工作可靠，运转平稳，噪音小，动力消耗少，使用寿命长，维修工作量小,生产率的调节范围大。适用于圆形、方形、钢质或混凝土的任何料仓。可以实现完全密封输送，粉尘不外扬，不污染环境。）粉尘蝶阀6、旋转阀7（用于安装在负压下工作的卸料器的排料口处，上部接受卸料器排出的物料，依靠旋转的叶轮起着输送物料的作用，又担负着密封的作用，防止气力输送过程中从排料口吸入空气，保证卸料器的正常排料做为一种特殊的卸料装备,在清洁和清洗工作中起到了很大的作用）

　　一次脱水污泥11由无轴螺旋输送机输送到污泥改性机10内，污泥改性剂12由计量泵13输送到污泥改性机10内（改性剂主要作用原理：破坏细胞壁、使胶体脱稳，从而起到降低污泥持水性的作用，使结合水转化为“脱稳水”；使污泥“颗粒华”、“孔隙化”，有利于后续深度脱水阶段的分布和脱水）。石灰料仓内石灰由倾斜螺旋8输送到污泥改性机10内，三种物料在污泥改性混合机内快速、均匀的混合，同时输送到布料器15内，由布料器15均匀布料后进入二次脱水设备主机上。

　　16为二次脱水设备主机的涨紧装置，充分的把滤带涨紧到合理的程度。17为二次脱水设备主机的纠偏装置，防止滤带在运行过程中过分的往设备的一侧进行跑偏，造成不必要的损失。18为滤带对压装置，在污泥进行到后续S弯辊后，污泥本身的含水率已经降到最低，涨紧装置负责涨紧滤带对污泥进行压榨，为污泥再进一步的脱水。

　　二次脱水设备主要工作原理：反复、多次高压压榨改性污泥，使压榨污泥形成5-10mm多孔隙薄片状，确保脱稳后的水分被充分挤出。

　　污泥深度处理设备深度脱水后的污泥的持水性大幅度降低，且泥饼孔隙率大，由19皮带输送机输送到指定位置，放置固化后污泥含水率持续降低。
