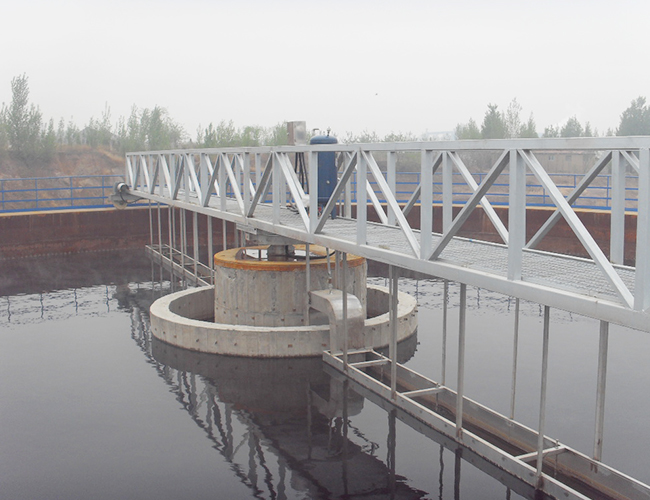

周边传动虹吸泥机作为污水处理工艺中辐流式沉淀池排泥的核心处理装备，通过周边传动技术与虹吸原理的结合，实现了污泥的高效分离与清除，为污水处理系统的稳定运行提供关键保障。该设备采用周边传动方式，通过沿沉淀池周边布置的驱动装置，为污泥刮集系统提供稳定动力传输；同时运用虹吸原理，构建高效的污泥抽吸系统，确保沉降污泥的快速收集与排出。

周边传动虹吸泥机在市政污水处理及化工、造纸、印染、食品加工等工业废水处理领域得到广泛应用。凭借运行高效、能耗经济、性能稳定等显著优势，周边传动虹吸泥机已成为实现泥水高效分离、提升污水处理质量的重要技术装备，对保障污水处理工艺的连续性和稳定性具有不可替代的作用。

周边传动虹吸泥机的结构设计围绕 “稳定传动、吸泥效率高、安全运行” 三大核心目标展开，主要由以下关键部件构成：

1、驱动装置：作为设备动力源，通常安装在沉淀池周边的走道板上，由电机、减速机、行走轮等组成。行走轮沿池体周边的轨道运行，带动整个刮泥系统缓慢旋转，确保覆盖池体全部沉淀区域。

2、主梁与支架：主梁多采用型钢或桁架结构，横跨沉淀池直径，连接驱动装置与中心支座，是承载刮泥、吸泥组件的核心框架。支架则用于固定吸泥管、刮泥板等部件，保证结构稳定性。

3、虹吸吸泥系统：核心工作组件，包括吸泥管、虹吸发生器、排泥管等。吸泥管沿主梁下方均匀分布，底部设有吸泥口，通过虹吸作用将池底沉淀的污泥吸入管内，再经排泥管输送至污泥池或后续处理单元。虹吸发生器可快速建立虹吸负压，确保吸泥效率。

4、刮泥板与导流装置：刮泥板安装在吸泥管下方，呈一定角度贴合池底，随主梁旋转时将池底堆积的污泥推向吸泥口，避免污泥沉积结块；导流装置则用于优化池内水流状态，减少污泥二次悬浮，提升沉淀效果。

5、中心支座与集电装置：中心支座安装在沉淀池中心，支撑主梁旋转，减少运行阻力；集电装置为旋转的驱动电机提供稳定电源，保障设备连续运转。

6、安全保护组件：包括过载保护、限位开关、防掉轨装置等，可有效应对设备运行中的异常情况，避免机械故障或安全事故。
