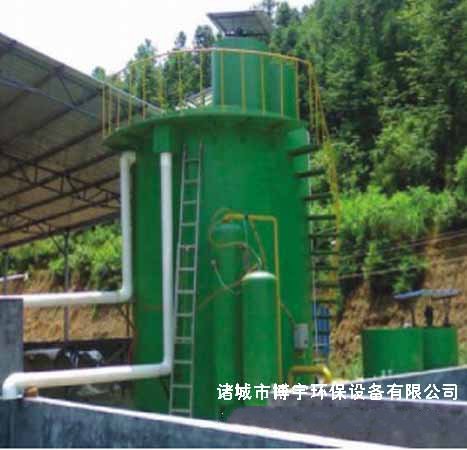

BYQF系列竖流式溶气气浮机|气浮装置
一、概述
竖流式溶气气浮机气泡发生量大且致密，直径更加微小，可达到20微米，吸附力更强，在反应过程中，微气泡与絮凝体发生强力结合，悬浮物与水的分离瞬间完成，完全彻底，池底污泥可以间歇性排放。竖流式溶气气浮机运转表明，处理效果稳定、可靠、达标，操作方便，易于掌握，运行成本低，受到了用户的广泛赞誉。
一、概述
竖流式溶气气浮机气泡发生量大且致密，直径更加微小，可达到20微米，吸附力更强，在反应过程中，微气泡与絮凝体发生强力结合，悬浮物与水的分离瞬间完成，完全彻底，池底污泥可以间歇性排放。竖流式溶气气浮机运转表明，处理效果稳定、可靠、达标，操作方便，易于掌握，运行成本低，受到了用户的广泛赞誉。
二、用途
竖流式溶气气浮机技术近年来广泛应用于给排水及废水处理中，溶气气浮设备可以有效地去除废水中的SS，同时也能降低不可溶性COD。
三、特点
1、处理能力大、效率高、占地少。
2、工艺过程及设备构造简单，便于使用、维护。
3、能消除污泥膨胀。
4、可以明显降低可上浮SS和可下沉SS。
5、气浮时向水中曝气，对去除水中的表面活性剂及臭味有明显的效果，同时由于曝气增加了水中的溶解氧，降低了部分不可溶性COD，为后续处理提供了有利条件。
6、对低温、低浊、含藻类多的水源，采用气浮法可取得最好的效果。
四、主要技术参数
按处理能力可分为：5、10、20、30、40、50、60、80、100、150、200、250、300m3/h等规格，也可根据用户需求设备计。
主要技术参数如下：
|
项目
型号
|
处理能力
m3/h
|
刮沫机功率
Kw
|
空压机
型 号
|
清水泵
型 号
|
溶气罐规格
mm
|
外形尺寸
mm
|
|
|
QF-05
|
4-5
|
0.37
|
V-0.1/8
|
11//2G25-1
|
Ø400×1000
|
ø2000×2200
|
|
|
QF-10
|
8-10
|
0.37
|
V-0.14/7
|
11//2GC-5×2
|
Ø500×1512
|
ø2000×2500
|
|
|
QF-15
|
10-16
|
0.37
|
V-0.14/7
|
11//2GC-5×2
|
Ø500×1512
|
ø2200×2300
|
|
|
QF-20
|
15-20
|
0.37
|
V-0.14/7
|
11//2GC-5×2
|
Ø500×1512
|
ø2400×2500
|
|
|
QF-30
|
20-30
|
0.37
|
V-0.14/7
|
2GC-5×2
|
Ø500×1512
|
ø2400×3750
|
|
|
QF-40
|
30-40
|
0.55
|
V-0.14/7
|
2GC-6×2
|
Ø600×1880
|
ø2400×3800
|
|
|
QF-50
|
40-50
|
0.55
|
V-0.14/7
|
GC-6×2
|
Ø600×1880
|
ø2800×4000
|
|
|
QF-60
|
50-60
|
0.55
|
V-0.14/7
|
GC-6×2
|
Ø600×1880
|
ø3000×4250
|
|
|
QF-80
|
70-80
|
0.55
|
V-0.14/7
|
IS80-65-160
|
Ø650×2034
|
ø3400×4500
|
|
|
QF-105
|
90-105
|
0.55
|
V-0.36/7
|
IS80-50-200
|
Ø700×1980
|
ø4000×5000
|
|
|
QF-150
|
125-150
|
1.1
|
V-0.36/7
|
IS150-80-400
|
Ø800×1980
|
ø4800×5000
|
|
|
QF-200
|
175-200
|
1.1
|
V-0.36/7
|
IS150-80-400
|
Ø800×2100
|
ø5600×5500
|
|
|
QF-250
|
225-250
|
1.1
|
V-0.36/7
|
IS150-80-400
|
Ø800×2400
|
ø6000×5500
|
|
|
QF-300
|
280-300
|
1.1
|
V-0.67/7
|
IS150-125-400B
|
Ø1000×2900
|
ø6800×5500
|
经气浮处理后污染物去除率如下表：
|
项目
种类
|
色%
|
COD
|
SS
|
|
酒精废水
|
≥30
|
≥40
|
≥85
|
|
电镀废水
|
≥40
|
≥35
|
≥85
|
|
化工废水
|
≥45
|
≥45
|
≥85
|
|
食油废水
|
≥55
|
≥50
|
≥85
|
|
造纸废水
|
≥50
|
≥55
|
≥85
|
|
制革废水
|
≥45
|
≥50
|
≥85
|
|
印染废水
|
≥50
|
≥40
|
≥85
|
因被处理废水水质差异很大，以上数据仅供参考。
六、工作原理
经加药反应后的污水进入气浮的混合区，与释入后的溶气混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。絮凝体在气浮力的作用下浮向水面形成浮渣，然后进入气浮区。絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥槽后排出，可下沉的SS在椎体内沉淀，定期排除。
